LM Guide ها از جمله بهترین ریل و واگن ها در دستگا ههای CNC می باشند . در این بخش گذری ساده بر LMGuide ها می اندازیم و بطور بسیار کلی از هر موضوع گذر می کنیم . در صورتیکه جزئیات بیشتری در خصوص موضوعات می خواهید می توانید به DVD تهیه شده مراجعه کنید و در قسمت LMGuide کاتالوگ شرکتهای مختلف من جمله HIWIN , ABBA , IKO و ... را ببینید . در انتها مشخصات LMGuide مصرفی در دستگاه خودمان را ارائه می دهیم .

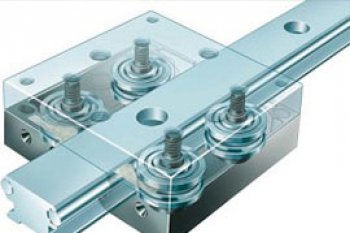

این ریل و واگن ها معمولا به دو دسته باله دار و بدون باله تقسیم می شوند که در شکل زیر نمایش داده شده است .
 |  |
شکل 1 | شکل 2 |
از لحاظ تعداد ردیف ساچمه نیز به دو دسته تقسیم می شوند . یک دسته دارای یک ردیف ساچمه در طرفین می باشد و دسته دوم که پر کاربردتر است دارای دو ردیف ساچمه در هر طرف می باشد . این مورد نیز در شکل روبرو نمایش داده شده است . از یک لحاظ دیگر واگنها به دو دسته تقسیم می شوند . در یک دسته از ساچمه کروی استفاده شده است و در دسته دوم از ساچمه غلطکی . بدیهی است که ساچمه های غلطکی دارای تحمل نیرویی بسیار بیشتری نسبت به ساچمه های کروی می باشند
 |  |
شکل 1 | شکل 2 |
 |  |
شکل 1 | شکل 2 |
 |  |
شکل 1 | شکل 2 |
همان گونه که در شکل سمت چپ A دیده می شود به دلیل سبک قرارگیری ساچمه ها در شیار ریل ، نیروهای وارده به واگن ، از چپ به راست یا از راست به چپ برابر بوده و مقدار آن با حالت از بالا به پایین یا ازپایین به بالا هم برابری می کند به همین دلیل میزان تحمل نیروی این واگن ها به نحوه اتصال بستگی ندارد و اگر شما LM Guide را از روی میز اتصال دهید یا از کناره ها ، تحمل نیروی یکسانی خواهید داشت
نکته بعدی نحوه تحمل بار در این ریل ها می باشد . نحوه اتصال ریل و واگن ها به میز و محورها ، به صورت پیچ می باشد . قاعده کلی در طراحی پیچ ها ، تحمل بار محوری در راستای پیچ می باشد و وارد نمودن بار برشی بر روی پیچ مجاز نمی باشد . در صورتیکه بار وارد شده به ریل و واگن از طرفین آنها باشد نیروهای وارده به پیچ ها برشی بوده و امکان لق شدن در اثر لهیدگی رزوه ها و یا شکستن پیچ ها وجود دارد به همین دلیل در کنار واگن ها و ریل ها باید لبه ای تعبیه شود تا نیروهای وارد شده بر واگن و یا ریل از طریق لبه وارد بدنه و یا استراکچر محور شود و پیچ ها تحت فشار برشی نباشند . این قضیه در سوراخ ریل ها و واگن ها هم دیده شده است . برای پیچ 10 سوراخ 11 زده شده است ، برای پیچ 8 سوراخ 9 میلیمتر و ... یعنی حدود یک میلیمتر لقی مجاز . لبه دیگر آزاد ریل و واگن نیز باید ثابت شود . در شکل های زیر انواع مختلف بسته شدن ریل و واگن را به میز و استراکچر دستگاه نشان می دهد .
